Towing Hay Rake Rotary Rotary Rotary Rake

Shuoxin menarik jerami pabrikan rotary hay rotary pabrikan dan pemasok di Cina yang dapat secara grosir jerami menyapu hay rotary hay rotary rake.

Rotary Rakes tersedia dalam jenis putar dan pegas. Selama operasi, rake diangkut ke depan oleh traktor dan digerakkan oleh poros output daya.

Ini dikendalikan oleh cam tetap yang dipasang di tengah, dan berputar di sekitar sumbu pusat, sehingga dapat menyelesaikan tindakan seperti penyiangan dan penghilangan rumput.

Rotary Spring Rake dilengkapi dengan pluralitas gigi pegas di sekitar bagian yang berputar, dan gigi pegas dibuka oleh kekuatan sentrifugal untuk melakukan operasi sward.

Jika Anda mengubah sudut pemasangan gigi pegas, Anda dapat melakukan pekerjaan rumput.

Garu Rotary Grass memiliki rumput yang longgar, kehilangan padang rumput yang rendah, polusi cahaya, dan kecepatan operasi hingga 12 hingga 18 km/jam, membuatnya mudah untuk diambil dengan peralatan pengambilan.

Rake rotary horizontal terutama terdiri dari perangkat suspensi, roda berjalan, gigi penggaruk, baffle pengumpul dan peredam kecepatan. Selama bekerja, daya disediakan oleh poros output daya traktor. Prinsip kerjanya adalah: Daya ditransmisikan ke kotak gear ganti kecepatan melalui poros transmisi sambungan universal, melalui perlambatan gigi bevel tahap pertama, rotasi poros disk berputar, disk berputar dan berjalan sumbu vertikal perangkat roda dipasang di bodi gear body dengan menggunakan baut dan mur bundar kecil. Rakitan gigi rahang dipasang di atas meja putar dengan menggunakan kursi gigi penggaruk di meja putar. Saat meja putar berputar, lengan gigi penggaruk berputar dengan rotasi meja putar, dengan demikian mewujudkan padang rumput. Operasi Terpadu

I.Feature of Towing Hay Rake Rotary Hay Rotary Rake Rake

Rake adalah mesin pemanen hijauan yang mengintegrasikan garu padang rumput. Setelah padang rumput dipanen, untuk mencapai kondisi baling sesegera mungkin, padang rumput harus diterangi matahari dengan penyebar. Penyebar dapat merata dengan padang rumput di ladang, yang memfasilitasi penguapan air yang cepat dan memfasilitasi pemotongan padang rumput di bal atau kering sebelum silase. Ketika kelembaban padang rumput dapat mencapai keadaan di mana ia dapat dikeringkan, tanaman dikumpulkan menjadi gudang dengan menyapu dan menabrak strip sebagai persiapan untuk mengikat operasi. Saat menyapu bekerja, gunakan gigi pegas untuk menggerakkan tanaman dengan lembut untuk mengumpulkan atau menyebarkan matahari, menghindari puing -puing campuran atau batu dalam tanaman untuk meningkatkan kualitas padang rumput atau pakan hijau.

Menurut Standar Industri Rotary Mower JB/T 10905-2008, mesin pemotong harus memenuhi standar berikut:

Koleksi belatung harus bersih, hilangnya padang rumput

Kecil, dan tingkat kebocoran harus kurang dari 5%;

(2) Lebar tumpukan adalah 2 ~ 4.0 m;

(3) produktivitas alfalfa adalah 2.0 ~ 4,8 hm2/jam;

(4) Kisaran daya penggaruk adalah 17,5-25 kW.

Rotary Rakes tersedia dalam jenis putar dan pegas. Selama operasi, rake diangkut ke depan oleh traktor dan digerakkan oleh poros output daya. Ini dikendalikan oleh cam tetap yang dipasang di tengah, dan berputar di sekitar sumbu pusat, sehingga dapat menyelesaikan tindakan seperti penyiangan dan penghilangan rumput. Rotary Spring Rake dilengkapi dengan pluralitas gigi pegas di sekitar bagian yang berputar, dan gigi pegas dibuka oleh kekuatan sentrifugal untuk melakukan operasi sward. Jika Anda mengubah sudut pemasangan gigi pegas, Anda dapat melakukan pekerjaan rumput. Garu Rotary Grass memiliki rumput yang longgar, kehilangan padang rumput yang rendah, polusi cahaya, dan kecepatan operasi hingga 12 hingga 18 km/jam, membuatnya mudah untuk diambil dengan peralatan pengambilan.

II.Main Struktur dan Operasi Prinsip

Menurut hubungan antara arah padang rumput dan arah mesin, Rake dapat dibagi menjadi dua kategori horizontal dan lateral (model ini menggunakan rumput samping).

Rumput samping rumput terpadu sejajar dengan arah kemajuan mesin. Karena rumput memiliki sedikit jarak gerakan dan lebih sedikit inklusi, profil rumput setelah panen relatif rapi, longgar dan seragam, dan cocok untuk padang rumput alami dan padang rumput buatan.

Untuk memastikan kualitas dan efisiensi pemanenan padang rumput, prinsip dan struktur garu lateral digunakan.

1. Kekuatan Rake

Model ini mengadopsi suspensi tiga poin, yang ditenagai oleh output poros spline dari traktor di depan, dan mentransmisikan daya melalui poros spline yang dapat ditarik. Yaitu, selama mengemudi traktor, pekerjaan mesin pemotong rumput setelah digantung dapat dimulai dan dihentikan sesuka hati, sehingga mesin pemotong dapat dimulai dan dihentikan sesuka hati ketika tidak berfungsi atau berputar, sehingga dapat meningkatkan penerapannya.

2. Struktur keseluruhan Rake

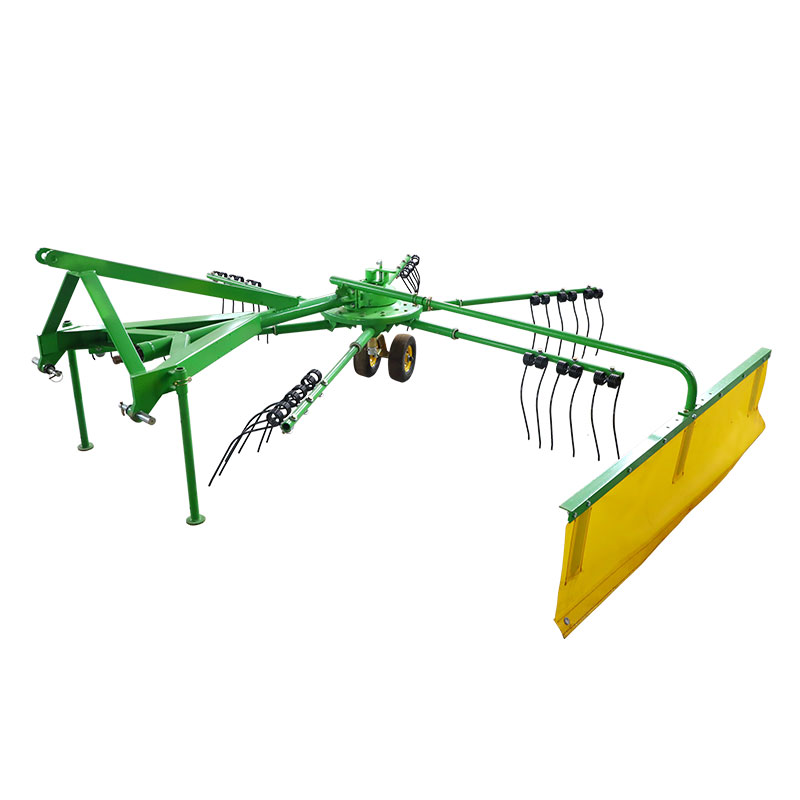

SebagaiTowing Hay Rake Rotary Rotary Rotary RakeMemiliki banyak fungsi seperti Rushing Grass, Leveling, Reversing Drying and Moving, Rake dapat digunakan untuk mengintegrasikan rumput penggembalaan yang bersih dan teratur, dan padang rumput memiliki jarak yang lebih pendek untuk bepergian, dan jumlah padang rumput berkurang, dan hilangnya rumput, dan akses ke komposisi nutrisi yang lebih tinggi, sejalan dengan konsep pemberian makan hewan modern. Untuk tujuan ini, struktur keseluruhan rotary horizontal rotary perusahaan kami ditunjukkan di bawah ini.

Rake rotary horizontal terutama terdiri dari perangkat suspensi, roda berjalan, gigi penggaruk, baffle pengumpul dan peredam kecepatan. Selama bekerja, daya disediakan oleh poros output daya traktor. Prinsip kerjanya adalah: Daya ditransmisikan ke kotak gear ganti kecepatan melalui poros transmisi sambungan universal, melalui perlambatan gigi bevel tahap pertama, rotasi poros disk berputar, disk berputar dan berjalan sumbu vertikal perangkat roda dipasang di bodi gear body dengan menggunakan baut dan mur bundar kecil. Rakitan gigi rahang dipasang di atas meja putar dengan menggunakan kursi gigi penggaruk di meja putar. Saat meja putar berputar, lengan gigi penggaruk berputar dengan rotasi meja putar, dengan demikian mewujudkan padang rumput. Operasi Terpadu

AKU AKU AKU. Spesifikasi

1. Spesifikasi

2. Tabel Burnak

Ada meja putar di ujung bawah reducer rake rotary. Meja putar merata

Mendistribusikan 6 lengan menyapu di sepanjang lingkar. Gigi rake dipasang pada disk berputar. Ujung setiap lengan gigi menyapu memperbaiki sepasang gigi menyapu pegas. Ketika penggaruk beroperasi, kekuatan lengan gigi penggaruk disediakan oleh meja putar, dan lengan gigi penggaruk diputar oleh disk rotasi, sehingga mewujudkan operasi penggaruk.

Bagian atas pelat pemuatan memiliki pegangan penyesuaian (seperti yang ditunjukkan pada gambar), mengangkat pegangan, dan memutar meja putar untuk menyesuaikan sudut bilah cumi. Sudut yang berbeda memiliki fungsi yang berbeda, sehingga mesin memiliki fungsi yang berbeda, terutama rumput yang mengayun, meratakan, pengeringan matahari, migrasi dan sebagainya.

3. Tingkat

Struktur rake ditunjukkan pada gambar. Ujung atas gigi penggaruk dibuat menjadi bentuk gulir untuk meningkatkan elastisitasnya untuk dengan mudah mengatasi hambatan. Ujung bawah gigi tine terbentuk dalam bentuk busur sehingga padang rumput dapat diangkat dan digulung di sepanjang permukaan gigi, dan cincin pegas diputar. Di sebelah kiri dan kanan, jumlah putaran sama dengan empat lingkaran kiri dan kanan. Menggunakan bahan 60SI2MN, tahan lama dan elastisitas yang baik.

4. poros poin

Poros penggerak terutama mentransmisikan daya output traktor ke peredam. Karena jarak yang besar antara poros output daya traktor dan poros input peredam kecepatan, untuk memastikan keandalan transmisi daya, salah satu ujung poros transmisi terhubung ke poros output traktor sesuai dengan persyaratan kecepatan dan persyaratan transmisi, dan ujungnya dilewatkan melalui kopling. Ini terhubung dengan ujung input poros roda gigi pinion dari peredam untuk mewujudkan transmisi daya yang halus.

5. Mekanisme transmisi

Menurut persyaratan posisi dan struktur, reduser ditempatkan pada palet 4, ujung inputnya poros roda gigi bevel kecil dihubungkan dengan poros transmisi, dan ujung output dari ujung spline bevel bevel besar dihubungkan dengan cakram. Struktur ditunjukkan pada gambar di bawah ini.

IV. Persyaratan Instalasi Hay Hay Rake Rotary Rotary Rake Rake

Setelah mengoreksi sesuai dengan daftar pengemasan produk, pilih lantai datar dan lanjutkan dengan perakitan secara berurutan.

1. Putar bingkai utama terbalik, lalu pasang ban berjalan;

2. Balikkan bingkai utama terbalik dan letakkan dua kaki di ujung depan untuk menjaga bingkai utama dalam keseimbangan.

3. Merakit batang betis atas sekaligus, perhatikan untuk memastikan bahwa bantalan ujung batang harus berada di alur cam, sehingga cam dapat diputar untuk mendorong gigi tine untuk membalik;

4. Pasang batang penghubung penyekat rumput dan sambungkan penyekat rumput.

Masukkan poros input 6 ke dalam lengan poros spline dari poros drive input 6 dan kencangkan pin untuk menyelesaikan instalasi.

V. Operasi dan penggunaan

1. Tambahkan sepenuhnya pelumas ke setiap bagian yang berputar sebelum digunakan;

2. Saat menyesuaikan, perlahan -lahan turunkan implement ke tanah untuk menghentikan traktor dan hentikan. Penyesuaian dan pemeliharaan yang ketat dalam keadaan boot;

3. Selama operasi, pengemudi harus mengkonfirmasi bahwa tidak ada satu atau hambatan lain dalam kisaran tertentu sebelum memulai operasi;

4. Di akhir pekerjaan, perlu untuk memilih situs leveling untuk memastikan parkir yang aman dari alat;

5. Selama operasi, mereka tidak akan berbelok tajam secara sewenang -wenang, dan dilarang untuk menaikkan implement tanpa memutar tanah.

6. Saat mengangkut, lepaskan perlengkapan output belakang untuk memastikan bahwa alat mesin berhenti, alat mesin mengangkat lebih dari 20 cm dari tanah, dan memperpendek batang penghubung dari baffle rumput untuk memfasilitasi transportasi.

VI.Memaina dan pemecahan masalah

1. Secara teratur periksa tingkat pengetatan semua baut dan mur;

2. untuk memastikan bahwa pelumasan kotak roda gigi di tempatnya, rotasi fleksibel;

3. Untuk memastikan bahwa bantalan tidak rusak, penampilan bentuk gigi sangat ideal, penggantian tepat waktu dari bagian yang dipakai atau rusak;

4. Periksa hal -hal yang relevan setiap 8 jam kerja.
