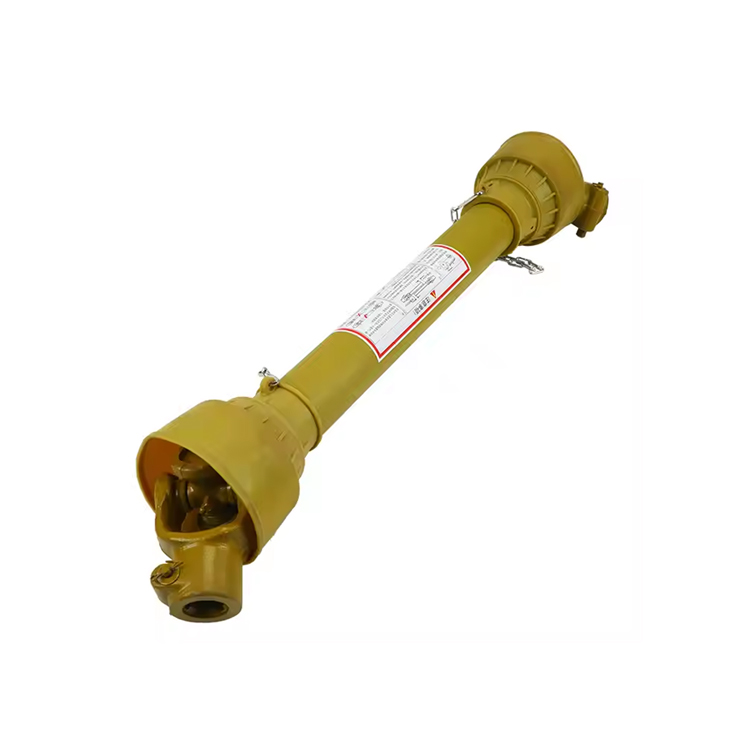

Poros drive traktor

ItuPoros drive traktoradalah komponen penting dari sistem transmisi daya dalam mesin pertanian. Fungsi utama mereka adalah untuk secara efisien mentransfer tenaga mesin ke roda atau mesin pertanian yang menyertainya, berfungsi sebagai perakitan inti yang memastikan efisiensi operasional dan keamanan pendorong traktor.

Komposisi Struktural

Tabung poros transmisi: Terbuat dari paduan aluminium berkekuatan tinggi, ini adalah komponen utama untuk transmisi daya dan dapat menahan torsi dan tegangan lentur.

Universal Joint: Ini memungkinkan transmisi daya antara ujung input dan output yang tidak berada pada bidang yang sama. Sudut maksimum dapat mencapai 80 °. Ini mengadopsi struktur sangkar bola untuk memastikan transmisi yang lancar.

Kopling dan Bevel Shaft: Menghubungkan gearbox dan gandar drive. Desain gear bevel persegi panjang meningkatkan akurasi transmisi.

Bantalan dan segel: Bantalan bola alur yang dalam (untuk beban berkecepatan tinggi dan berat), bantalan rol silinder (dengan kapasitas penahan beban yang kuat), dan bantalan geser (untuk kecepatan rendah dan beban berat) digunakan dalam kombinasi. Segel minyak mencegah kebocoran minyak pelumas.

Bentuk dan fitur umum

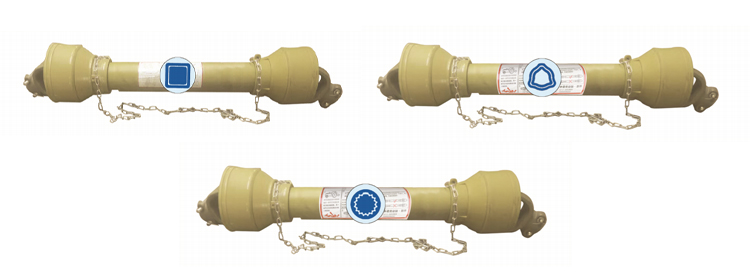

Bentuk spline dariPoros drive traktorDapat secara langsung mempengaruhi efisiensi rotasinya dan kapasitas bantalan beban, dan juga berlaku untuk berbagai skenario aplikasi.

Spline persegi panjang

● Ini mengadopsi metode pemusatan berdiameter kecil, memastikan stabilitas berpusat yang baik. Deformasi yang disebabkan oleh perlakuan panas dapat dihilangkan melalui penggilingan untuk menjamin presisi tinggi.

● Dengan beberapa gigi, dapat membubarkan beban dan cocok untuk koneksi tetap atau koneksi geser dengan beban sedang hingga kecil.

● Akar gigi relatif dangkal, menghasilkan konsentrasi stres yang lebih sedikit. Kekuatan poros dan hub kurang melemah, dan presisi tinggi dapat dicapai melalui penggilingan.

● Biasanya digunakan dalam transmisi mekanis traktor, mobil, peralatan mesin, dll., Dan sangat cocok untuk situasi yang membutuhkan penyelarasan dan panduan yang tinggi.

Spline Involute

● Profil gigi adalah kurva yang tidak termasuk. Ketika mengalami beban, ia menghasilkan gaya radial, memastikan bahwa setiap gigi ditekankan secara merata, menghasilkan kekuatan tinggi dan umur layanan yang panjang.

● Ini dapat digunakan secara umum untuk penyelarasan gigi samping, atau juga untuk perataan berdiameter besar atau berdiameter kecil.

● Prosesnya mirip dengan roda gigi, membuatnya mudah untuk mencapai presisi tinggi dan pertukaran.

● Sangat cocok untuk koneksi dengan beban besar, persyaratan akurasi penyelarasan tinggi, dan dimensi besar.

Spline segitiga

● Pemrosesan Sederhana: Gigi kecil dan banyak, memfasilitasi penyesuaian dan perakitan, dan menyebabkan pelemahan minimal poros dan hub.

● Cocok untuk koneksi statis dengan diameter kecil dan beban rendah, seperti koneksi bagian berdinding tipis.

● Struktur sederhana dan biaya manufaktur rendah.

IniPoros drive traktorDiproduksi dan dikembangkan oleh Shuoxin® terutama dirancang untuk terus memberikan solusi transmisi yang efisien dan tahan lama untuk pertanian global, memungkinkan lebih banyak petani untuk melakukan operasi pertanian mereka dengan mudah.
